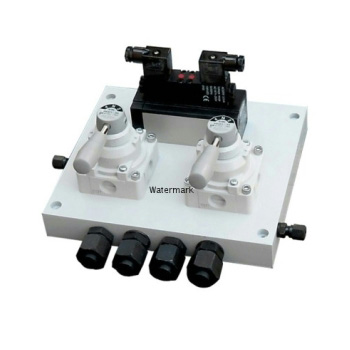

      QFZ集成制動閥組應用于水電站機組制動系統，將手動、自動工作回路集成于一體，實現機組的手動制動，手動落風閘、自動制動、自動落風等功能。它由兩個手轉閥、一個電磁換向閥和安裝底板組成，簡化掉傳統制動回路中的所有管道，便于安裝、使用維護。

• 采用板式結構，密封性能好、集成化程度高、體積小、重量輕

• 兩個手轉閥、一個電磁換向閥均采用穩定，可靠性高的產品

• 手動工作回路與自動工作回路互不影響、互不干擾

• 整套裝置所有零部件均采用防銹材料，適于在潮濕環境下工作

技術參數

• 工作壓力：0.3~1MPa

• 工作介質：無腐蝕性氣體

• 介質溫度：小于60℃

• 公稱通徑：10mm、15mm、20mm

• 電源電壓：24VDC、110VDC、220VAC、220VDC

• 連接方式：標準管接頭連接（GB3733-83）

• 外形尺寸：250mm×225mm×160mm
